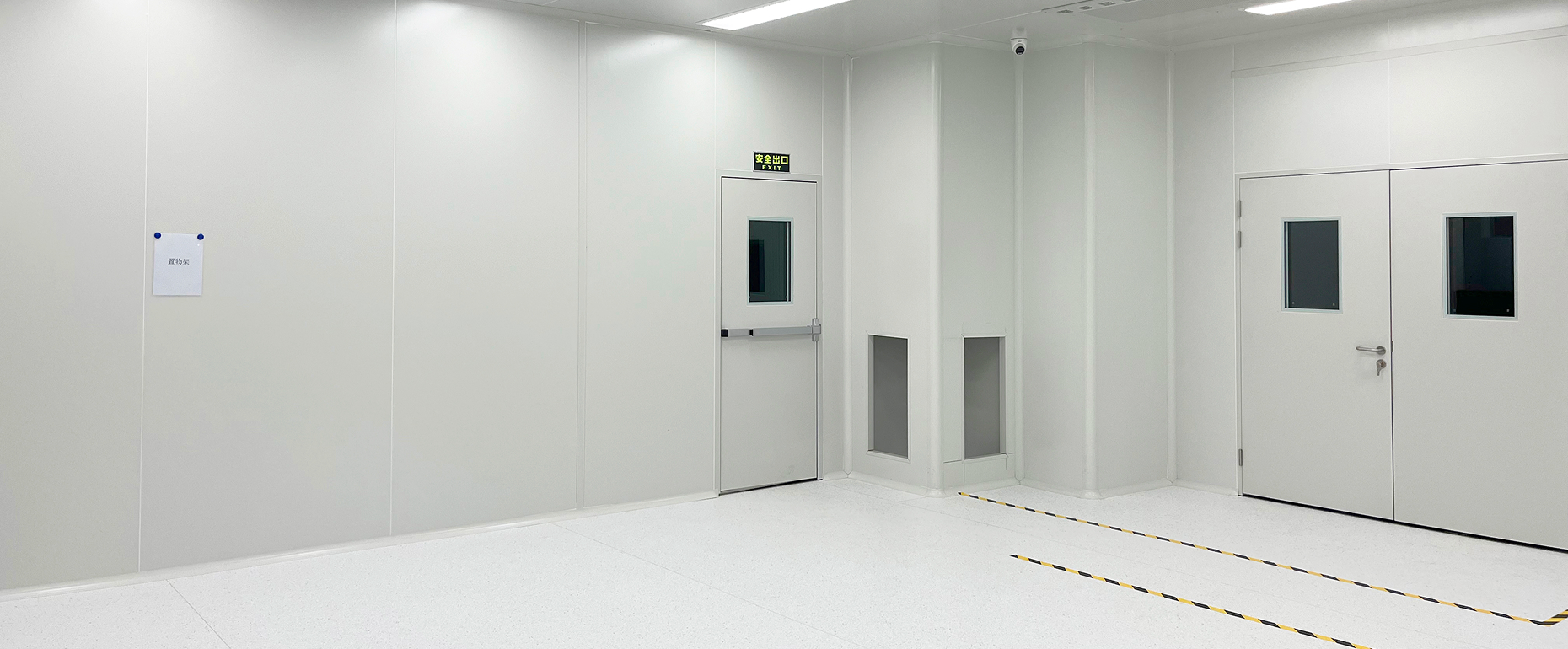

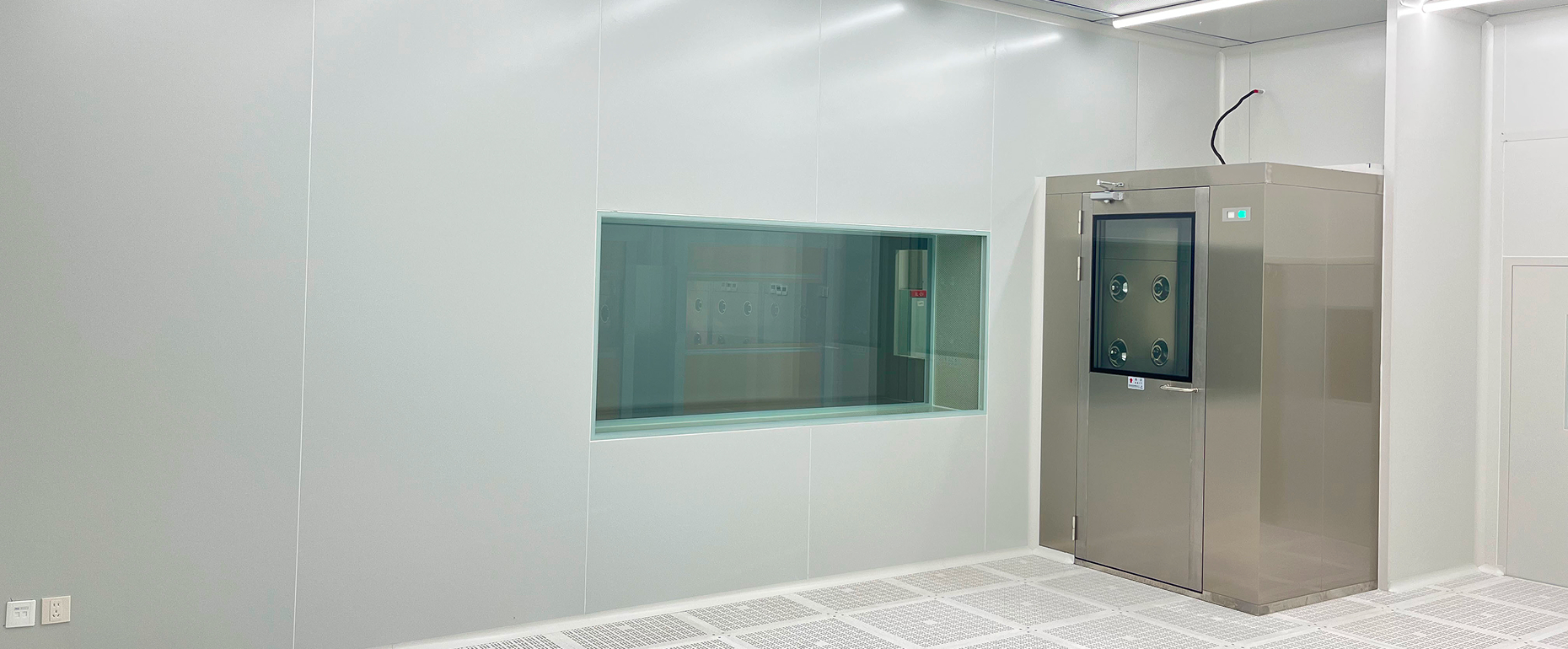

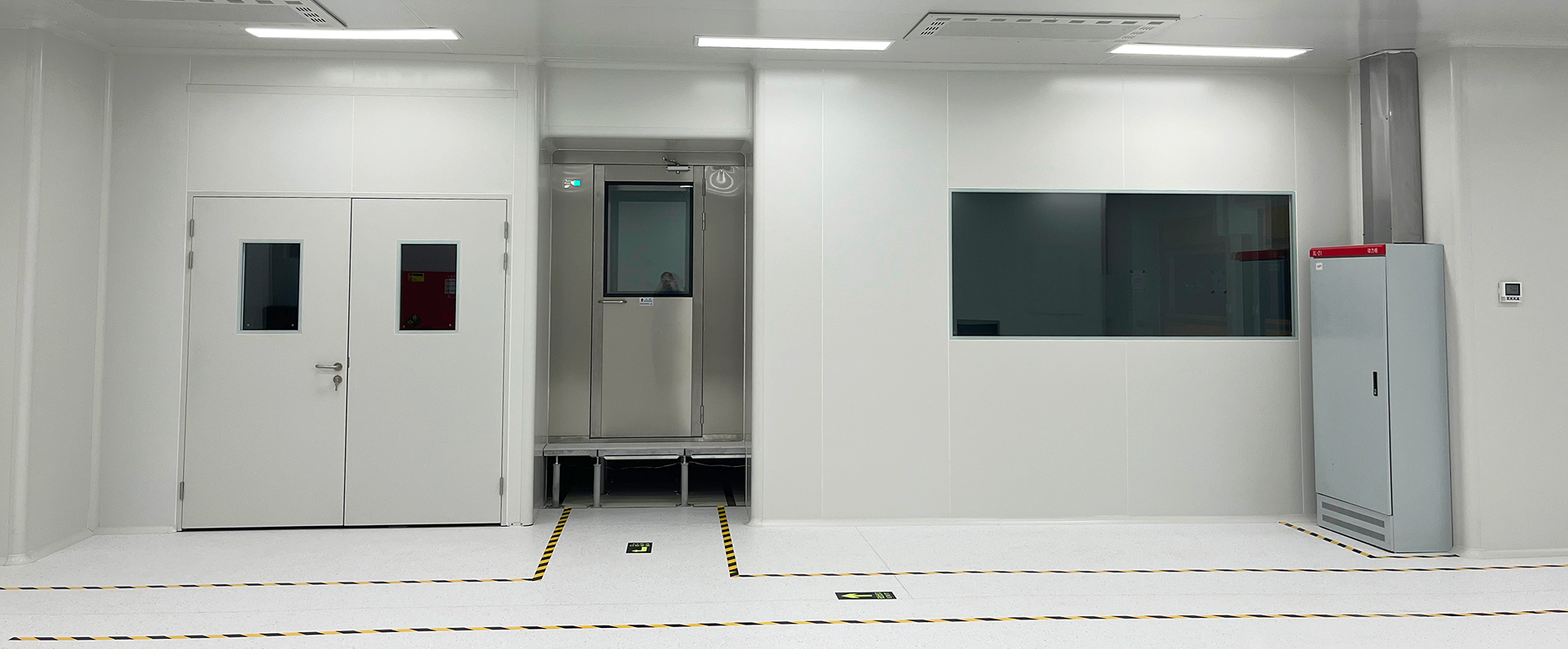

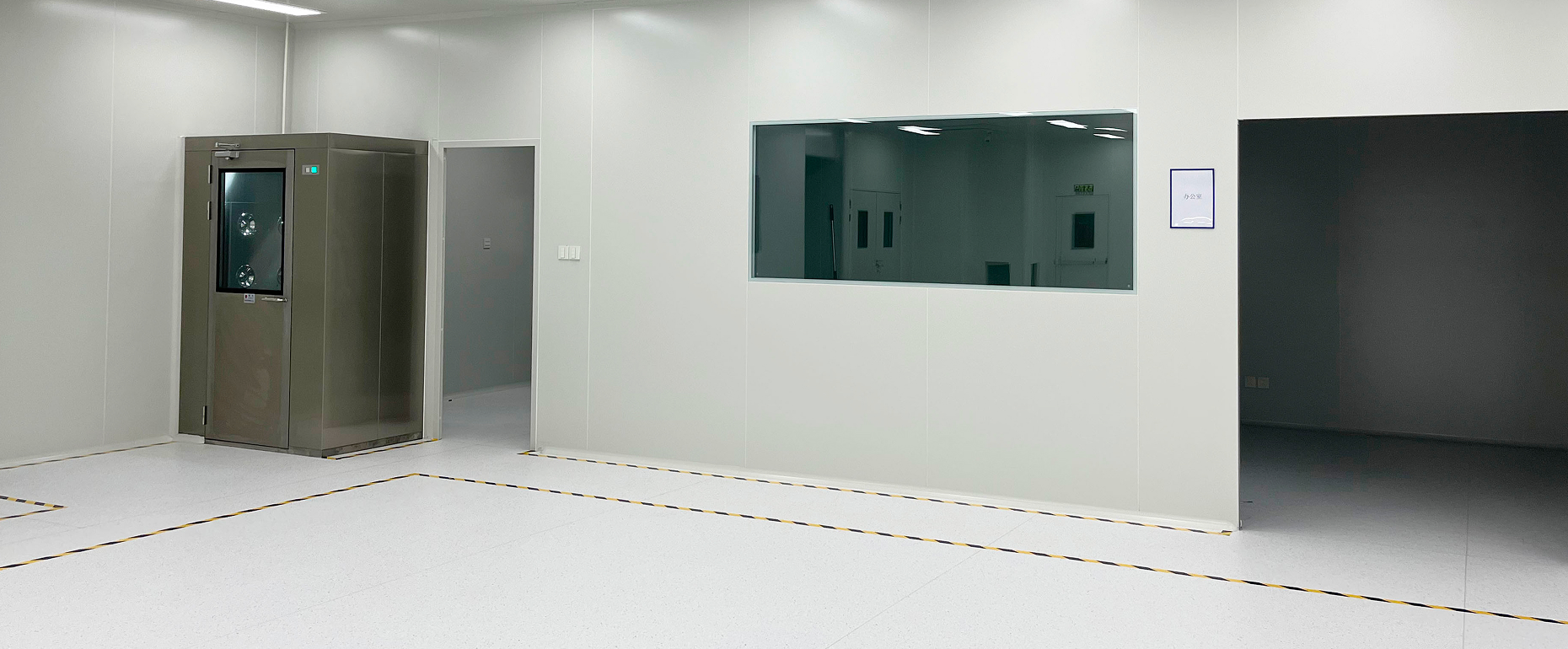

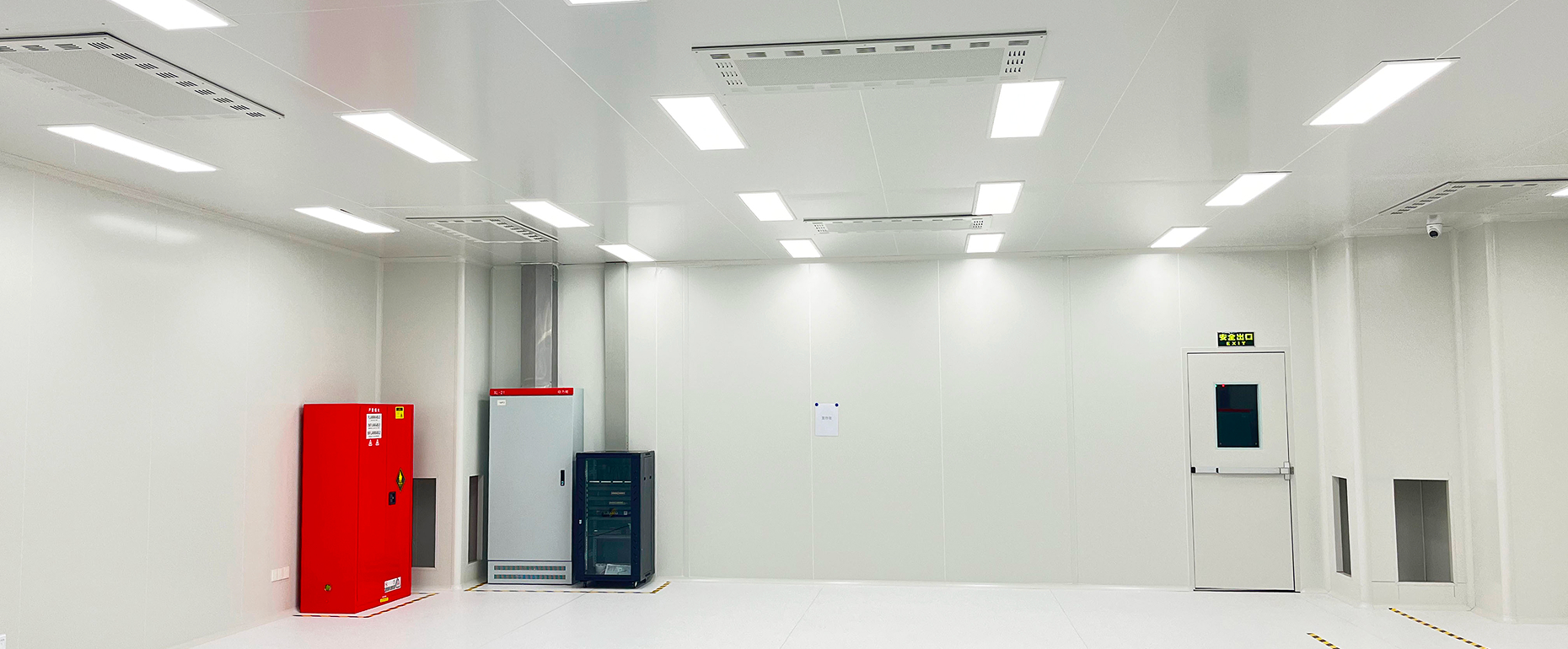

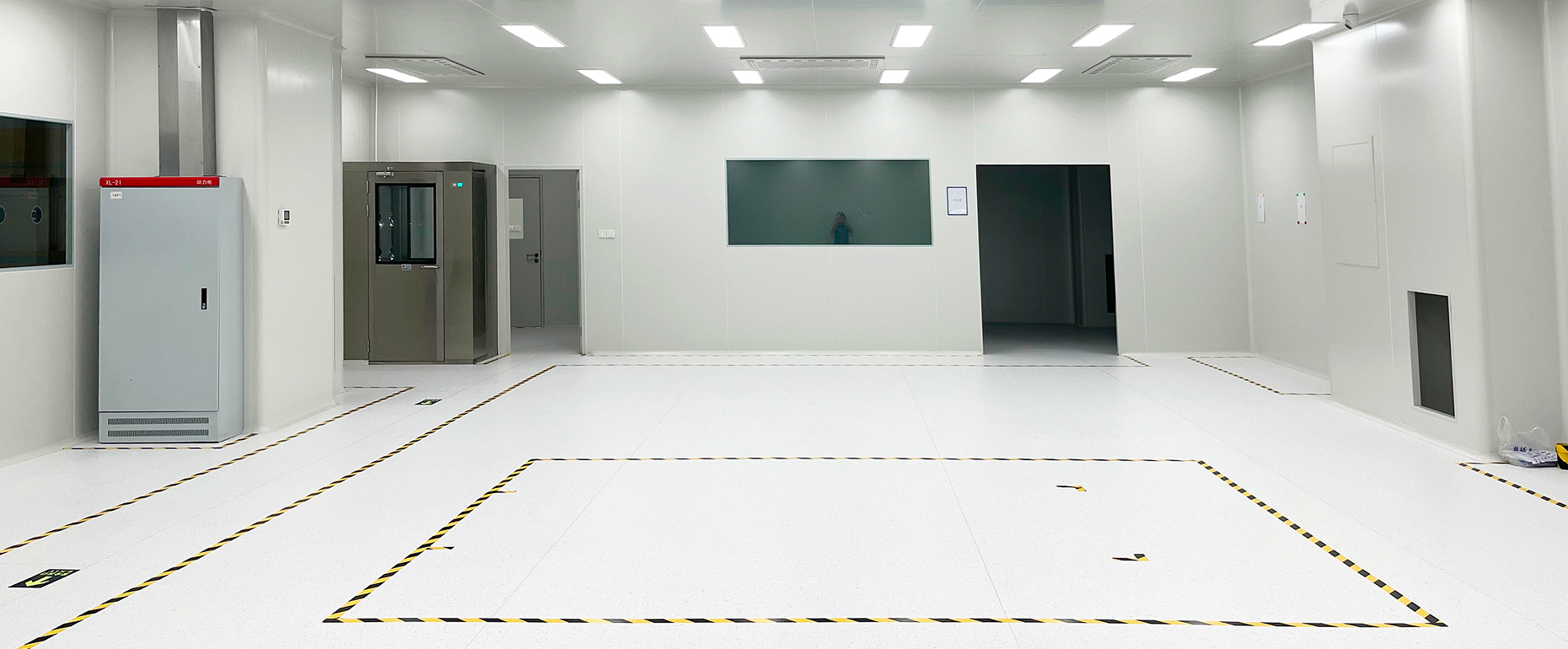

半导体电子材料研发中心洁净室工程

支撑高端电子专用材料研发与试产，加速国产半导体材料创新
构建高稳定性实验与生产一体化环境

模块化施工：压缩空气系统、特气工程与纯水设备无缝集成
灵活扩展：实验台面与办公室装修适配研发需求迭代
环境控制：恒温恒湿（±0.5℃/±3%RH）保障精密实验数据

建设周期：120天（行业标准160天）
洁净等级：ISO 6（千级）核心区域

“从方案设计到验收全程零返工，住世洁净的专业性让我们的研发中心提前2个月投入使用！”
